Monitoring termiczny przy pomocy czujników IR

Czym jest ciągły pomiar temperatury przy pomocy czujników IR?

Czujników Exertherm IR to urządzenia, które lokalizują krytyczne miejsca na szynach zbiorczych, przewodach, zaciskach wyłączników i innych urządzeń sieciowych, w których temperatura wzrosła znacząco powyżej temperatury otoczenia. Zbierane na bieżąco informacje mogą być analizowane w czasie rzeczywistym.

Exertherm™ to krok w kierunku zastąpienia okresowych inspekcji obserwacją ciągłą.

Umożliwia:

  • Monitoring przez cały czas (100%) zamiast jednorazowego pomiaru raz lub dwa razy do roku
  • Bezpośredni pomiar za pośrednictwem czujników IR instalowanych wewnątrz.
  • Zbieranie danych pomiarowych w czasie rzeczywistym
  • Eliminuje ryzyko dla operatora

Na czym polega przewaga ciągłego pomiaru temperatury nad okresowym?

Porównanie parametrów obu systemów:

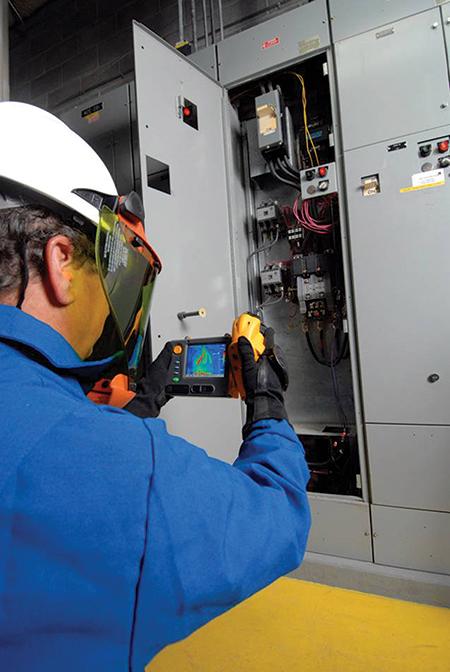

Kamera termowizyjna/okno inspekcyjne Exertherm™ czujniki IR i EM
Częstotliwość inspekcji Najczęściej 1 dzień w roku 365 = <1% czasu 24×7/365 = 100% czasu
% szans wykrycia zagrożenia 0.27% 100%
Lokalizacja urządzenia pomiarowego Na zewnątrz Wewnątrz
Możliwość obserwacji Ograniczona Nieograniczona – zasięg optyczny dla IR
Niezawodność Przypadkowe zależności Dane ciągłe – rzeczywiste
Dostępność Dane nie związane z czasem rzeczywistym Dane w czasie rzeczywistym – zintegrowane z BMS/EMS/ SCADA
Bezpieczeństwo Bezpośrednie zagrożenie dla operatora Łatwość obsługi/bezpieczeństwo operatora
Diagnostyka Zależy od operatora Automatyczna

Jakie są dodatkowe zalety ciągłego monitoringu temperatury?

Zalety Exertherm™ Thermal Monitoring:

  • Wyższe bezpieczeństwo urządzeń i operatora.
  • Ogranicza konieczność interwencji serwisu
  • Wydłużony czas pracy bezawaryjnej
  • Mniejsze ryzyko pożarów oraz eksplozji wywołanych łukiem elektrycznym
  • Zintegrowane informacje dostępne w czasie rzeczywistym
  • Podwyższona ochrona dla obwodów krytycznych o małym obciążeniu
  • Możliwość stosowania w obiektach nowych i modernizowanych

W jaki sposób działa system czujników IR?

Zagrożone połączenie może być wykryte poprzez wyraźny wzrost temperatury. Znaczącego wzrostu temperatury nie należy zawsze utożsamiać z ciepłem emitowanym w wyniku zwiększenia obciążenia lub zmianą warunków otoczenia. Czujniki IR Exertherm™ mierzą więc ΔT – wzrost temperatury powyżej temperatury otoczenia

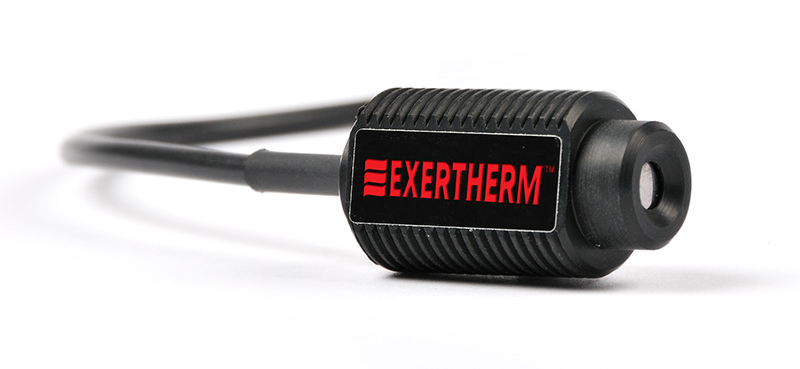

System Exertherm™ zbudowany jest na bazie małych, plastikowych, bezdotykowych czujników IR, które są na stałe zamontowane wewnątrz, rozdzielnicy elektrycznej, tak by w sposób ciągły obserwować parametry termiczne połączeń elektrycznych pod napięciem. Bezinwazyjna obserwację zagrożonych przegrzaniem miejsc dostarcza bezcennych informacji o stanie obwodów elektrycznych i konieczność interwencji serwisu. Ograniczenie wyłączeń spowodowanych łukiem elektrycznym lub awarią świadczy o wysokiej przydatności systemu Exetherm.

System ciągłego monitoringu temperatury w systemu „Exertherm™ Continuous” to:

  • Czujniki podczerwieni oraz przewodowe do monitoringu połączeń krytycznych
  • Jedna karta danych do przyłączenia 8 czujników
  • Automatyczny system diagnostyki
  • Transmisja danych za pośrednictwem sieci Modbus – możliwość obserwacji lokalnie i na odległość
  • Definiowane przez użytkownika alarmy mogą być przesyłane oddzielnie do BMS/EMS/SCADA

Gdzie stosować monitoring ciągły?

System Exertherm™ jest przeznaczony do stosowania w aplikacjach nn i SN umożliwiając jednoczesną obserwację kluczowych połączeń (również izolowanych szyn zbiorczych) w czasie rzeczywistym:

  • Wszystkie zaciski wyłączników (linia/obciążenie)
  • Krytyczne pionowe i poziome połączenia szyn
  • Krytyczne połączenia przewodów powyżej 400A za pomocą czujników
    przewodowych Exertherm™.
  • Wszystkie połączenia „transportowe” za pomocą czujników przewodowych Exertherm™.
  • Połączenia ”ruchome” wtykowe MCC
