Exertherm® Modbus Datacard

“Exertherm Modbus Datacard” jest wysokiej jakości kartą do gromadzenia danych na odległość, przeznaczona do wykorzystania z systemem monitoringu termicznego Exertherm 24/7 Thermal. Datacard daje możliwość zbierania i analizowania sygnałów z 8 różnych czujników Exertherm. Przetwarzane informacje są dostępne w standardzie RS485 Modbus RTU.

Karta montowana na szynie DIN jest zasilana napięciem 24V DC i charakteryzuje się poborem mocy na poziomie 0,4W. Zasilania można połączyć w „łańcuch”.

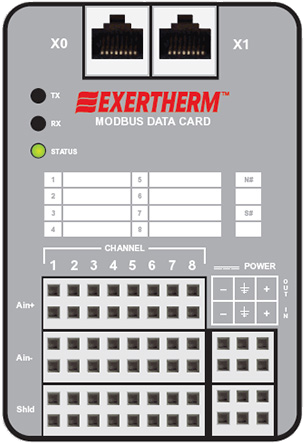

Zastosowanie kolorowych LEDów pozwala obserwować parametry pracy karty oraz status zasilania oraz funkcjonowanie komunikacji Modbus. Gniazda do podłączenia czujników znajdują się na płycie czołowej karty. Zastosowanie złącz RJ45 umożliwia podłączenie do sieci RS485 Modbus poprzez gniazda, które mogą być używane jako wejściowe lub wyjściowe.

Zalety:

  • Bezpośrednie połączenie z czujnikiem Exertherm IR i EM
  • 8 indywidualnych, izolowanych, konfigurowalnych kanałów
  • Łatwość połączenia za pośrednictwem bloku łączeniowego.
  • Liniowe wejście do pomiaru temperatury
  • Programowo konfigurowalne warunki oraz ustawienia komunikacji.
  • Montaż na szynie DIN
  • Zasilanie 24V DC
  • Zgodność z CE 61010-1

Specyfikacja:

Produkt: Exertherm Modbus Datacard
Protokół Fieldbus: Skrętka podwójna RS485 Modbus RTU
Montaż: Szyna DIN.
Typ złącza: RJ45.
Połączenie I/O: Blok łączeniowy
Konfiguracja: Za pośrednictwem komputera PC
Wejścia czujników: 8 kanałów (do czujników Exertherm IR & EM)
Funkcje: Przetwarzanie sygnału, linearyzacja i skalowanie
ADC: 16 bit.
Dokładność: Zależna od urządzenia wejściowego
Czas próbkowania: 150 ms
Izolacja: 1000V kanał-fieldbus
Zasilanie: 24 V DC
Temp. pracy: -10 do 70°C
Wilgotność: 5 do 95% RH.
Stopień ochrony: IP50
Wymiary: W:114mm S:77mm G:47mm.
Temp. składowania: -20 do 70°C

Aplikacja:

Exertherm Modbus Datacard przetwarza stan i parametry sygnału wejściowego z czujników do sieci. Umożliwia komunikację i integrację z wszystkimi systemami BMS/SCADA. Czujniki podłączone są do gniazd usytuowanych na płycie czołowej karty. Zastosowane gniazda RJ45 znacząco ułatwiają podłączenie czujników do sieci Modbus.
