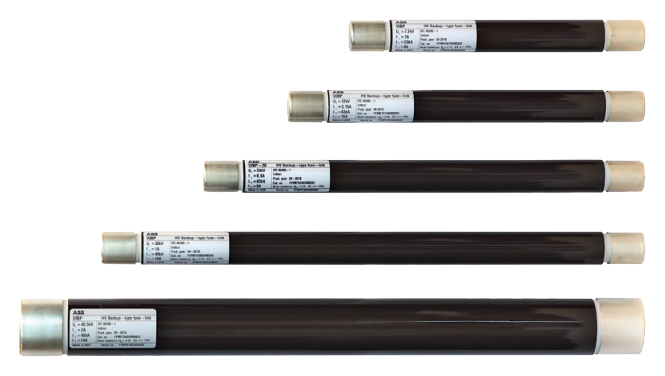

Wkładki bezpiecznikowe typu WBP

Bezpieczne działanie obwodów z przekładnikami napięciowymi.

Oszczędności na serwisie dzięki skutecznemu ograniczaniu prądów zwarciowych i większej żywotności aparatów.

Łatwiejsza obsługa dzięki bardziej trwałej konstrukcji w porównaniu do poprzedniej generacji.

Wkładki bezpiecznikowe przekładnikowe typu WBP przeznaczone są do efektywnego zabezpieczania obwodów przed skutkami zwarć w przekładnikach napięciowych.

Napięcie znamionowe 7,2 kV – 40,5 kV
Prąd znamionowy 0,5 A – 4 A

Główne cechy produktu:

  • Wkładki topikowe dobezpieczeniowe (back-up)
  • Zaprojektowane i testowane zgodnie z normą PN-EN 60282-1
  • Małe straty mocy, przekładające się na dodatkowe oszczędności w trakcie użytkowania produktu
  • Zaprojektowane do warunków wnętrzowych
  • Kompaktowe rozmiary
  • Bardziej wytrzymała konstrukcja w porównaniu do poprzedniej generacji dzięki wykorzystaniu rury porcelanowej
  • Maksymalny prąd wyłączalny do 63 kA wartości skutecznej
  • Zgrzewany tor prądowy
  • Styki wykonane z posrebrzanej miedzi
  • Kompatybilne z przekładnikami napięciowymi ABB typu TJC, TDC oraz innych producentów z uchwytami bezpiecznikowymi odpowiadającymi wymiarom bezpieczników WBP

Dobór wkładki bezpiecznikowej do ochrony obwodu z przekładnikiem napięciowym:

Napięcie znamionowe Ur – powinno być równe lub większe od maksymalnego napięcia roboczego (napięcia międzyfazowego) systemu (sieci),
w którym jest zainstalowany przekładnik.

Prąd znamionowy Ir – powinien być większy od maksymalnego prądu ciągłego przekładnika (zależy od mocy pobieranej z przekładnika).

Należy uwzględnić następujące warunki:

  • prąd załączenia przekładnika napięciowego, uruchamianie i przełączanie zainstalowanych aparatów łączeniowych nie powinno powodować zadziałania bezpiecznika w normalnych warunkach roboczych
  • zdolność wyłączania bezpiecznika powinna być większa od spodziewanego prądu zwarcia w miejscu zainstalowania bezpiecznika
  • wytrzymałość napięciowa udarowa systemu (rozdzielnicy) powinna być większa od przepięć łączeniowych generowanych przez bezpiecznik

Do pobrania:

Ulotka produktowa
