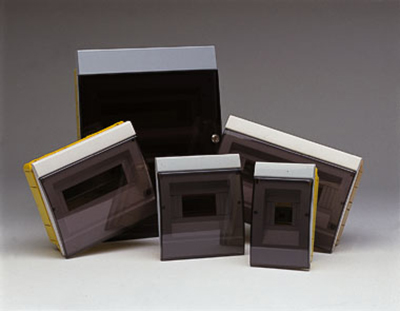

Abaco IP40

Abaco F IP40 – montaż podtynkowy

Własności

  • Druga klasa izolacji
  • Stopień ochrony IP40
  • 1-2-3 rzędy / od 2 do 39 modułów
  • Drzwi przyciemniane z poliwęglanu
  • Materiał o wysokiej wytrzymałości mechanicznej
  • Wyjmowana rama montażowa
  • 20 mm przestrzeni montażowej za szyną DIN/TH
  • Kolor:
    – szary RAL 7035 (wersja n/t, p/t)
    – biały: RAL 9010 (wersja n/t, p/t)
    – czarny metalizowany (wersja p/t)

Abaco S IP40 – montaż natynkowy

Własności

  • Stopień ochrony IP40
  • Druga klasa izolacji
  • Drzwi przyciemniane z poliwęglanu
  • 1-2-3 rzędy / od 8 do 39 modułów
  • Kolor:
    – szary RAL 7030
    – biały: RAL 9010
  • Temperatura pracy: od -15°C do +60°C
  • Materiał samogasnący, odporność do 650°C
  • Wyjmowana rama montażowa

Normy

EN/IEC 60670-24

Abaco F – Montaż podtynkowy

Kolor Wymiary wys.  x szer.  x  głęb. (mm) Moduły 17,5mm Liczba rzędów Nr kat. Opak.
Szary 120 x 200 x 73 2/4 1 619300 12
Czarny metalizowany 120 x 200 x 73 2/4 1 619362 12
Szary 180 x 200 x 73 4/7 1 619301 24
Biały 180 x 200 x 73 4/7 1 619325 24
Czarny metalizowany 180 x 200 x 73 4/7 1 619331 24
Szary 230 x 200 x 73 6/10 1 619302 14
Biały 230 x 200 x 73 6/10 1 619326 14
Czarny metalizowany 230 x 200 x 73 6/10 1 619332 14
Szary 300 x 200 x 73 10/14 1 619303 12
Biały 300 x 200 x 73 10/14 1 619327 12
Czarny metalizowany 300 x 200 x 73 10/14 1 619333 12
Szary 315 x 400 x 80 24/26 2 619304 1
Biały 315 x 400 x 80 24/26 2 619328 1
Czarny metalizowany 315 x 400 x 80 24/26 2 619334 1
Szary 315 x 525 x 80 36/39 3 619305 1
Biały 315 x 525 x 80 36/39 3 619329 1
Czarny metalizowany 315 x 525 x 80 36/39 3 619335 1

Abaco S – Montaż natynkowy

Kolor Wymiary wys.  x szer.  x  głęb. (mm) Moduły 17,5mm Liczba rzędów Nr kat. Opak.
Szary: RAL 7035 230 x 200 x 110 8/10 1 619375 14
Biały: RAL 9010 230 x 200 x 110 8/10 1 619376 14
Szary: RAL 7035 300 x 200 x 110 12/14 1 619369 10
Biały: RAL 9010 300 x 200 x 110 12/14 1 619372 10
Szary: RAL 7035 315 x 400 x 110 24/26 2 619370 1
Biały: RAL 9010 315 x 400 x 110 24/26 2 619373 1
Szary: RAL 7035 315 x 525 x 110 36/39 3 619371 1
Biały: RAL 9010 315 x 525 x 110 36/39 3 619374 1
