Seria 077 – Manipulatory standard 30 mm

Osprzęt Serii 077 jest przeznaczony do montażu na pulpitach o grubości od 1 do 7mm, z otworami o średnicy 30.5mm, zgodnie z zasadami ustanowionymi przez normę EN 60947.5.1.

Specjalny pierścień lub tabliczka znamionowa wchodzące w skład każdego kompletu umożliwiają dokładne ustawie-nie przycisku/przełącznika w pożądanym położeniu.

Osprzęt jest dostarczany z zestawem pierścieni dystansowych do zastosowania zależnie od grubości pulpitu. Dzięki nim uzyskuje się jednakowe ustawienie elementów.

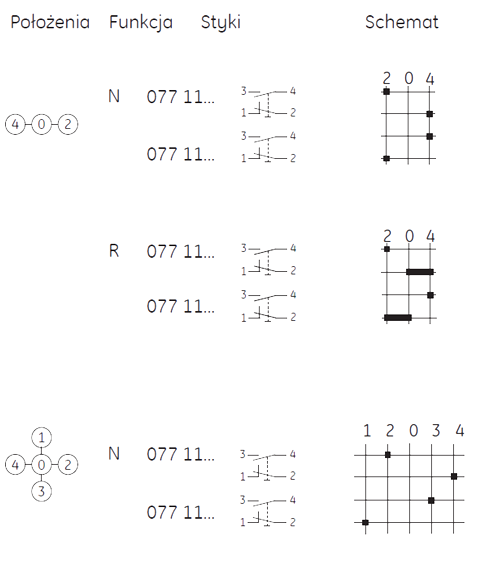

2-pozycyjny z położeniem środkowym zerowym

Funkcja Styki Symbol Nr kat. Symbol Nr kat.
Bez rygla Z ryglem
położenie stabilne N 2r + 2z 077MTS2422 180910 077MTS2422B 181000
R 2r + 2z 077MTS2422R 180912 077MTS2422RB 181002
położenie przejściowe N 2r + 2z 077MT24S22 180911 077MT24S22B 181001
R 2r + 2z 077MT24S22R 180913 077MT24S22RB 181003

4-pozycyjny z położeniem środkowym zerowym



Funkcja Styki Symbol Nr kat. Symbol Nr kat.
położenia stabilne N 2r + 2z 077MTS123422 180914 077MTS123422B 181004
położenia przejściowe 2r + 2z 077MT1234S22 180915 077MT1234S22B 181005

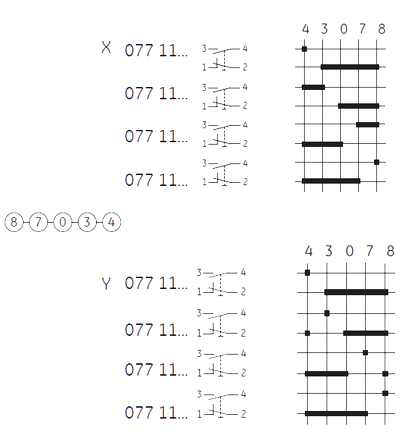

2+2-pozycyjny z położeniem środkowym zerowym

Funkcja Styki Symbol Nr kat. Symbol Nr kat.
położenia stabilne X 4r + 4z 077M2S2SX44 180918 077M2S2SX44B 181008
położenia przejściowe 4r + 4z 077M2T2TX44 180919 077M2T2TX44B 181009
położenia przejściowe 4r + 4z 077M2T2TY44 180923

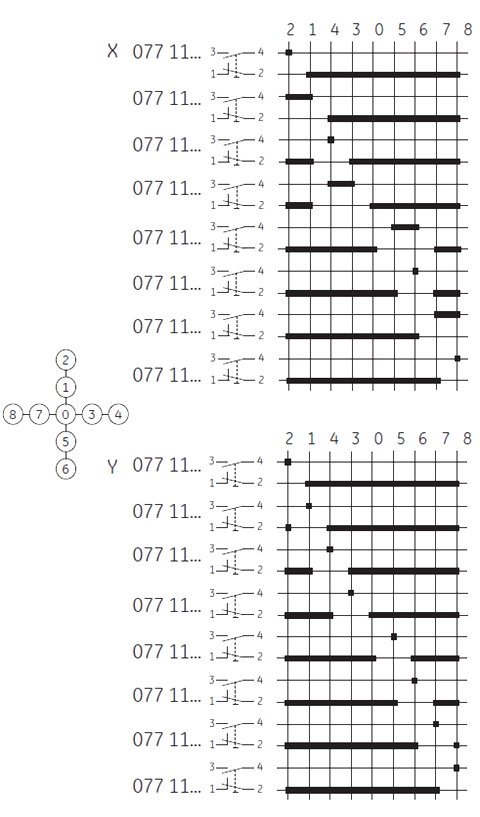

4+4-pozycyjny z położeniem środkowym zerowym

Styki Symbol Nr kat. Symbol Nr kat.
położenia przejściowe 8r + 8z 077M4T4TX88 180927
2,4,6,8 przejściowe -1,3,5,7 stabilne 8r + 8z 077M4S4TX88 180929 077M4S4TX88B 181019
położenia przejściowe 8r + 8z 077M4T4TY88 180931 077M4T4TY88B 181021
