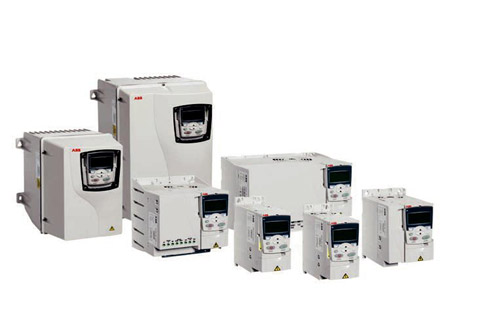

Maszynowe przemienniki ABB ACS355, 0,37 do 22 kW

ACS355 zaprojektowano tak, by był najszybszy w instalacji, konfiguracji parametrów oraz uruchomieniu.

Napęd ten jest przyjazny dla użytkownika zapewniając przy tym szeroki zakres wbudowanych funkcji takich jak bezpieczne wyłączenie momentu (STO) oraz programowanie sekwencyjne, redukując tym samym potrzebę stosowania zewnętrznych elementów automatyki.

Przemiennik ten posiada opcje i funkcjonalność dla zaspokojenia potrzeb sterowania prędkością i momentem silników indukcyjnych oraz silników z magnesami trwałymi.  Napęd ACS355 sprosta wymaganiom stawianym przez nowych użytkowników napędów,  instalatorów, integratorów oraz konstruktorów maszyn i rozdzielnic.

Cechy Zalety Korzyści
Jednakowa wysokość i głębokość w całym zakresie mocy Efektywne wykorzystanie przestrzeni montażowej Mniej czasu potrzebnego na prace inżynierskie i instalacyjne
Panel sterowania z asystentami z funkcjami pomocy Szybka konfiguracja i uruchomienie, błyskawiczna diagnoza usterek Szybka lokalizacja błędów i implementacja poprawek, a tym samym redukcja kosztów utrzymania ruchu
Sterowanie skalarne i wektorowe Optymalna wydajność dla aplikacji Zapewnienie efektywnego procesu produkcji
Programowanie sekwencyjne Standardowo wbudowana logika programowa o funkcjonalności zbliżonej do PLC Redukcja liczby komponentów oraz okablowania systemu automatyki
Wbudowany filtr EMC Wysoki stopień kompatybilności elektromagnetycznej Niska emisja EMC dla wybranych środowisk
Standardowo wbudowany czoper hamowania Zewnętrzny czoper hamowania jest zbędny Oszczędność miejsca, niższy koszt instalacji
Funkcja Bezpiecznego wyłączenia Momentu STO (SIL3) w standardzie Wbudowana, certyfikowana funkcja używana dla ochrony przed nieoczekiwanym startem oraz innymi funkcjami związanymi z zatrzymaniem układu napędowego Zmniejsza zapotrzebowanie na zewnętrzne elementy bezpieczeństwa, Pomaga producentom maszyn spełnić wymogi Dyrektywy Maszynowej 2006/42/EC
Wykonanie w obudowie IP66/67 jako opcja dla mocy do 7,5 kW Nie ma konieczności dodatkowego zabudowywania napędu w specjalnej obudowie dla aplikacji o trudnych warunkach Oszczędność czasu i pieniędzy
Narzędzie FlashDrop FlashDrop jest narzędziem pozwalającym łatwo i szybko wgrywać zestawy parametrów do niezasilonych napędow, Flashdrop umożliwia kopiowanie parametrów między napędami oraz między komputerem a napędem Oszczędność czasu, szczególnie przy dużej liczbie napędów



Moc silnika (kW) Prąd silnika (A) Kod zamówieniowy ABB Obudowa IP20 Kod typu ABB / kod zamówieniowy Rozmiarobudowy
Zasilanie 1-fazowe, 200 do 240 V AC
0,37 2,4 3AUA0000058166 ACS355-01E-02A4-2 R0
0,75 4,7 3AUA0000058167 ACS355-01E-04A7-2 R1
1,1 6,7 3AUA0000058168 ACS355-01E-06A7-2 R1
1,5 7,5 3AUA0000058169 ACS355-01E-07A5-2 R2
2,2 9,8 3AUA0000058170 ACS355-01E-09A8-2 R2
Zasilanie 3-fazowe, 200 do 240 V AC
0,37 2,4 3AUA0000058171 ACS355-03E-02A4-2 R0
0,55 3,5 3AUA0000058172 ACS355-03E-03A5-2 R0
0,75 4,7 3AUA0000058173 ACS355-03E-04A7-2 R0
1,1 6,7 3AUA0000058174 ACS355-03E-06A7-2 R1
1,5 7,5 3AUA0000058175 ACS355-03E-07A5-2 R1
2,2 9,8 3AUA0000058176 ACS355-03E-09A8-2 R2
3 13,3 3AUA0000058177 ACS355-03E-13A3-2 R2
4 17,6 3AUA0000058178 ACS355-03E-17A6-2 R2
5,5 24,4 3AUA0000058179 ACS355-03E-24A4-2 R3
7,5 31 3AUA0000058180 ACS355-03E-31A0-2 R4
11 46,2 3AUA0000058181 ACS355-03E-46A2-2 R4
Zasilanie 3-fazowe, 380 do 480 V AC
0,37 1,2 3AUA0000058182 ACS355-03E-01A2-4 R0
0,55 1,9 3AUA0000058183 ACS355-03E-01A9-4 R0
0,75 2,4 3AUA0000058184 ACS355-03E-02A4-4 R1
1,1 3,3 3AUA0000058185 ACS355-03E-03A3-4 R1
1,5 4,1 3AUA0000058186 ACS355-03E-04A1-4 R1
2,2 5,6 3AUA0000058187 ACS355-03E-05A6-4 R1
3 7,3 3AUA0000058188 ACS355-03E-07A3-4 R1
4 8,8 3AUA0000058189 ACS355-03E-08A8-4 R1
5,5 12,5 3AUA0000058190 ACS355-03E-12A5-4 R3
7,5 15,6 3AUA0000058191 ACS355-03E-15A6-4 R3
11 23,1 3AUA0000058192 ACS355-03E-23A1-4 R3
15 31 3AUA0000058193 ACS355-03E-31A0-4 R4
18,5 38 3AUA0000058194 ACS355-03E-38A0-4 R4
22 44 3AUA0000058195 ACS355-03E-44A0-4 R4



Moc silnika (kW) Prąd silnika (A) Kod zamówieniowy Obudowa IP20 Kod typu ABB / kod zamówieniowy Rozmiar obudowy
Zasilanie 3-fazowe, 200 do 240 V AC
0,37 2,4 3AUA0000058148 ACS355-03E-02A4-2 + B063 R1
0,55 3,5 3AUA0000058149 ACS355-03E-03A5-2 + B063 R1
0,75 4,7 3AUA0000058150 ACS355-03E-04A7-2 + B063 R1
1,1 6,7 3AUA0000058151 ACS355-03E-06A7-2 + B063 R1
1,5 7,5 3AUA0000058152 ACS355-03E-07A5-2 + B063 R1
2,2 9,8 3AUA0000058153 ACS355-03E-09A8-2 + B063 R3
3 13,3 3AUA0000058154 ACS355-03E-13A3-2 + B063 R3
4 17,6 3AUA0000058155 ACS355-03E-17A6-2 + B063 R3
Zasilanie 3-fazowe, 380 do 480 V AC
0,37 1,2 3AUA0000058156 ACS355-03E-01A2-4 + B063 R1
0,55 1,9 3AUA0000058157 ACS355-03E-01A9-4 + B063 R1
0,75 2,4 3AUA0000058158 ACS355-03E-02A4-4 + B063 R1
1,1 3,3 3AUA0000058159 ACS355-03E-03A3-4 + B063 R1
1,5 4,1 3AUA0000058160 ACS355-03E-04A1-4 + B063 R1
2,2 5,6 3AUA0000058161 ACS355-03E-05A6-4 + B063 R1
3 7,3 3AUA0000058162 ACS355-03E-07A3-4 + B063 R1
4 8,8 3AUA0000058163 ACS355-03E-08A8-4 + B063 R1
5,5 12,5 3AUA0000058164 ACS355-03E-12A5-4 + B063 R3
7,5 15,6 3AUA0000058165 ACS355-03E-15A6-4 + B063 R3
