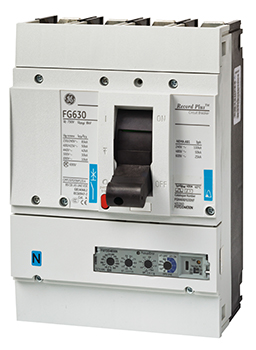

Wyłączniki kompaktowe Record Plus FG400, FG630
Opis produktu
Wyłącznik FG400 oraz FG630 z serii Record Plus to fragment lini estetycznych oraz technicznie dopasowanych urządzeń zabezpieczających dla układów rozdzielczych oraz sterowniczych niskiego napięcia. Wyłączniki kompaktowe o rozmiarze FG i znamionowych prądach 400 oraz 630A zawierają wszystkie zaawansowane funkcje typów o podstawach FD i FE. Wyposażone są w łatwodostępne podłączenia szyn. Moga być również wyposażone w zaciski do podłączeń pojedynczych kabli lub wiązek przewodów (Al, Cu). Wyposażone w wymienne elektroniczne wyzwalacze zapewniają wymaganą ochronę sieci i odbiorników.
Zdolność wyłączania. Icu 400/415VAC w kA
| Typ | N | H | L |
| FG400 | 50 | 80 | 150 |
| FG630 | 50 | 80 | 150 |
Wyłącznik Record Plus FG400. Podstawowe wykonania dla Icu=50kA przy 400/415V AC
| Prąd In[A] | Symbol | Nr kat. | Opis wyłącznika |
| 50 kA FGN – 3 bieguny. Wyłącznik kompletny z zabezpieczeniem selektywnym PremEon S (LT, ST, I) | |||
| 250 | FGN37DA250LF | 438400 | Wyłącznik FG400 3p, 50kA, 250A z PremEon |
| 400 | FGN37DA400LF | 438432 | Wyłącznik FG400 3p, 50kA, 400A z PremEon |
| 50 kA FGN – 4 bieguny. Wyłącznik kompletny z zabezpieczeniem selektywnym PremEon S (LT, ST, I) | |||
| 250 | FGN47DA250LF | 438408 | Wyłącznik FG400 4p, 50kA, 250A z PremEon |
| 400 | FGN47DA400LF | 438440 | Wyłącznik FG400 4p, 50kA, 250A z PremEon |
Jeden kod obejmuje: standardowy wyłącznik mocowany na stałe z zaciskami od przodu, z zabezpieczeniem elektronicznym PremEon + przedłużenie do dźwigni napędowej + zaślepki przednie zacisków + komplet śrub montażowych.
Wyłącznik Record Plus FG630. Podstawowe wykonania dla Icu=50kA przy 400/415V AC
| Prąd In[A] | Symbol | Nr kat. | Opis wyłącznika |
| 50 kA FGN – 3 bieguny. Wyłącznik kompletny z zabezpieczeniem selektywnym PremEon S (LT, ST, I) | |||
| 400 | FGN37DA400NF | 438464 | Wyłącznik FG630 3p, 50kA, 400A z PremEon |
| 630 | FGN37DA630NF | 438496 | Wyłącznik FG630 3p, 50kA, 630A z PremEon |
| 50 kA FGN – 4 bieguny. Wyłącznik kompletny z zabezpieczeniem selektywnym PremEon S (LT, ST, I) | |||
| 400 | FGN47DA400NF | 438472 | Wyłącznik FG630 4p, 50kA, 400A z PremEon |
| 630 | FGN47DA630NF | 438504 | Wyłącznik FG630 4p, 50kA, 6300A z PremEon |
Jeden kod obejmuje: standardowy wyłącznik mocowany na stałe z zaciskami od przodu, z zabezpieczeniem elektronicznym PremEon + przedłużenie do dźwigni napędowej + zaślepki przednie zacisków + komplet śrub montażowych
Rozłącznik FGY400
| Prąd In[A] | Symbol | Nr kat. | Opis wyłącznika |
| 3 bieguny | |||
| 400 | FGY306D400LF | 431659 | Rozłącznik FGY400 3p, 6kA, 400A |
| 4 bieguny | |||
| 400 | FGY406D400LF | 431671 | Rozłącznik FGY400 4p, 6kA, 400A |
Jeden kod obejmuje: standardowy wyłącznik mocowany na stałe z zaciskami od przodu + Przedłużenie do dźwigni napędowej + zaślepki przednie zacisków + komplet śrub do instalacji
Rozłącznik FGY630
| Prąd In[A] | Symbol | Nr kat. | Opis rozłącznika |
| 3 bieguny | |||
| 630 | FGY306D630NF | 431665 | Rozłącznik FGY630 3p, 6kA, 630A |
| 4 bieguny | |||
| 630 | FGY406D630NF | 431687 | Rozłącznik FGY630 4p, 6kA, 630A |
Jeden kod obejmuje: standardowy wyłącznik mocowany na stałe z zaciskami od przodu + Przedłużenie do dźwigni napędowej + zaślepki przednie zacisków + komplet śrub do instalacji
Wyłączniki Record Plus są następcą wycofanego wyłącznika Record oraz w pełni zastępują produkowane wcześniej przez Elester oraz Aparel wyłączniki kompaktowe FB150, LA ( np. LA-400, LA-630 ), HLA, ELA, wyłączniki WIS-100, WIS-400 (WIS400M) itp.
Moduł różnicowo-prądowy (RCD) do FG
Opis produktu
| Zakres napięcia | 3 bieguny | 4 bieguny | ||
| Symbol | Nr. kat. | Symbol | Nr. kat. | |
| Moduł RCD mocowany u dołu wyłącznika (poniżej wyzwalacza prądowego) | ||||
| 400/630A napięcie 200/440V AC | FGQDB3M/6 | 431172 | FGQDB4M/6 | 431181 |
Napęd ręczny obrotowy do FG
Opis produktu
Napęd ręczny obrotowy do FG
| Opis napędu | Symbol | Nr. kat. |
| Napęd ręczny obrotowy mocowany bezpośrednio na wyłączniku | ||
| Napęd obrotowy bezpośredni do FG -szary | FGNRF/5 | 436509 |
| Napęd obrotowy bezpośredni do FG -czerwony | FGNRFV/5 | 436510 |
| Napęd ręczny obrotowy mocowany bezpośrednio na panelu lub drzwiach | ||
| Napęd obrotowy na drzwi do FG -szary | FGNRD/5 | 436506 |
| Napęd obrotowy na drzwi do FG -czerwony | FGNRDV/5 | 436507 |
Napęd silnikowy do FG
Opis produktu
Napędy silnikowe do FG
| Napięcie zasilania | Napęd silnikowy | |
| Symbol | Nr kat. | |
| 24V AC/DC | FGEMFD | 432817 |
| 48V AC/DC | FGEMFF | 432820 |
| 60V AC/DC | FGEMFH | 432823 |
| 110/127V AC/DC | FGEMFJ | 432826 |
| 220/250V AC/DC | FGEMFN | 432829 |
| 400/440V AC | FGEMF8 | 432811 |
Napędy silnikowe do wyłączników FG montowane są fabrycznie na wyłącznikach
Styki pomocnicze do FG
Opis produktu
Akcesoria wewnętrzne – styki do FG
| Opis styku | Normalnie otwarty (NO) | Normalnie zamknięty (NC) | ||
| Symbol | Nr kat. | Symbol | Nr kat. | |
| Styk pom. montowany z prawej strony | FAS10R | 430837 | FAS01R | 430831 |
| Styk pom. montowany z lewej strony | FAS10L | 430834 | FAS01L | 430828 |
| Styk alarmowy wyzw. elektonicznego | FABAT10 | 430818 | FEBAT01 | 430815 |
| Styk alarm. mod. różnicowo-prądow. | FABAT10 | 430818 | FABAT01 | 430815 |
| Styk alarm. zadziałania mechanizmu | FABAM10 | 432003 | FABAM01 | 432000 |
Wyzwalacze napięciowe i podnapięciowe FD, FE, FG
Opis produktu
Akcesoria wewnętrzne – wyzwalacze napięciowe i podnapięciowe do FD, FE, FG
| Napięcie wyzwalacza | Wyzw. napięciowy | Wyzw. podnapięciowy | ||
| Symbol | Nr kat. | Symbol | Nr kat. | |
| 12V AC/DC | FASHTB | 430840 | FAUVRB | 440018 |
| 24V AC/DC | FASHTD | 430843 | FAUVRD | 430861 |
| 48V AC/DC | FASHTF | 430846 | FAUVRF | 430864 |
| 60V AC/DC | FASHTH | 435118 | FAUVRH | 435120 |
| 110V AC/DC | FASHTJ | 430849 | FAUVRJ | 430867 |
| 220/240V AC/DC | FASHTN | 430852 | FAUVRN | 430870 |
| 400/415V AC | FASHTU | 430855 | FAUVRS | 436472 |
| 440/480V AC | – | – | FAUVRU | 430873 |
