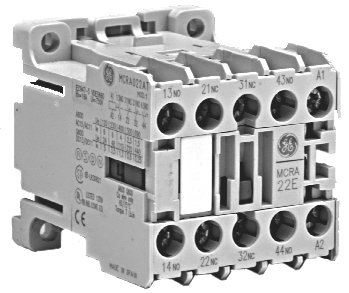

Styczniki miniaturowe 3 i 4 biegunowe serii MC…

Opis produktu

3 i 4 biegunowe styczniki MC.. 6, 9 i 12A (AC-3) 20A (AC-1) stanowią uzupełnienie podstawowej grupy styczników CL/CK.

Podstawowe parametry techniczne

Znamionowe napięcie izolacji Ui [V] 750
Znamionowe napięcie robocze Ue [V] 690
Trwałoć mechaniczna (106 operacji) >10
Znamionowy prąd termiczny (Ith) [A] 20
 Maksymalna ilość dodatkowych styków pomocniczych  6

Ministyczniki MC … – 3 biegunowe (tabela doboru wykonań podstawowych)

Symbol stycznika – obwody sterujące AC Symbol stycznika – obwody sterujące DC Maks. prąd rob. silnika AC-3 (Ue<=440V) [A] Dopuszcz. obciążenie w AC-3 przy 380/400V [kW] Wbudowane styki pomocnicze
MC0A310AT* MC0C310AT* 6 2,2 1NO
MC0A301AT* MC0C301AT* 6 2,2 1NO
MC1A310AT* MC1C310AT* 9 4 1NO
MC1A301AT* MC1C301AT* 9 4 1NC
MC2A310AT* MC2C310AT* 12 5,5 1NO
MC2A301AT* MC2C301AT* 12 5,5 1NC

Ministyczniki MC … 4 biegunowe (tabela doboru wykonań podstawowych)

Symbol stycznika – obwody sterujące AC Symbol stycznika – obwody  sterujące DC Maks. prąd rob. silnika AC-3 (Ue<=440V) [A] Dopuszcz. obciążenie w AC-3 przy 380/400V [kW] Styki główne stycznika 4 -torowego
MC0A400AT* MC0C400AT* 6 2,2 4NO
MC0AB00AT* MC0CB00AT* 6 2,2 2NO+2NC
MC1A400AT* MC0C400AT* 9 4 4NO
MC1AB00AT* MC0CB00AT* 9 4 2NO+2NC
MC2A400AT* MC0C400AT* 12 5,5 4NO
MC2AB00AT* MC0CB00AT* 12 5,5 2NO+2NC

* indeks określający napięcie cewki.
W celu uzyskania kompletnego symbolu stycznika należy zamienić znak * w sybolu stycznika literą lub cyfrą odpowiadającą żądanemu napięciu sterowania.

Poniżej podano indeksy typowych napięć:

dla prądu przemiennego:

* – indeks napięcia 1 2 3 6
napięcie AC w [V] 24 42 110 230

dla prądu stałego:

* – indeks napięcia D J N
napięcie stałe DC [V] 24 110 220



Akcesoria

Stycznik MC w wykonaniu standardowym wyposażone jest w zaciski śrubowe. Styczniki MC posiadają bogatą listę akcesoriów pomocniczych takich jak: styki pomocnicze montowane na styczniku czołowo lub z boku, moduły czsowe elektroniczne MREBC… , blokady mechaniczne, ograniczniki przepięć. Szczegółowe dane dostępne są w katalogu Aparatura kontrolno-sterownicza. Do współpracy ze stycznikami MC … Genaral Electric oferuje przekaźniki termobimetalowe MT03…

Styki pomocnicze:

Styki pomocnicze MACN – montaż czołowy

Symbol styku Układ styków Nr kat.
MACN211AT 1NO + 1NC 100999
MACN202AT 2NC 100998
MACN431AT 3NO + 1NC 100997
MACN422AT 2NO + 2NC 100996
MACN413AT 1NO + 3NC 100995

Styki pomocnicze MACL – montaż boczny

Symbol styku Układ styków Nr Kat.
MACL110AT 1NO 100560
MACL101AT 1NC 100561
