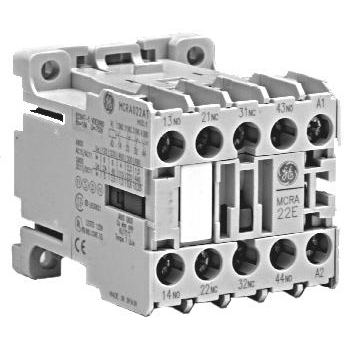

Styczniki pomocnicze GE serii MCR…

Opis produktu

Styczniki MCR to styczniki pomocnicze, które wraz ze stycznikami RL4R stanowią podstawową grupę styczników sterowniczych w ofercie General Electric. Zastępują produkowane wcześniej przez Elester styczniki HSA oraz styczniki SH.

Podstawowe parametry techniczne

Znamionowe napięcie izolacji Ui [V] 750
Znamionowe napięcie robocze Ue [V] 690
Trwałość mechaniczna (106 operacji) >10
Znamionowy prąd termiczny (Ith) [A] 16
 Maksymalna ilość styków (MCR..)/dodatk. pomocniczych  4/6

Kategorie pracy:

AC-15

V 110 220/240 380/400 415 440 500 660/690
A6 6 6 4 4 3 2,5 1,5

DC-13

V 24 48 110 220
A 5 3,5 1,2 0,6

Styczniki pomocnicze MCR (tabela doboru wykonań podstawowych)

Symbol stycznika
– obwody sterujące AC
Symbol stycznika
– obwody sterujące DC
Styki
zgodne z
EN 50011
MCRA040AT* MCRC040AT* 4NO
MCRA031AT* MCRC031AT* 3NC+1NC
MCRA022AT* MCRC022AT* 2NO+2NC
MCRA013AT* MC1C301AT* 1NC+3NC
MCRA004AT* MC2C310AT* 4NC

* na końcu symbolu stycznika oznacza napięcie cewki stycznika.
W celu uzyskania kompletnego symbolu stycznika należy zamienić znak * w symbolu stycznika literą lub cyfrą odpowiadającą żądanemu napięciu sterowania.

Poniżej podano oznaczenia typowych napięć

dla prądu przemiennego:

* – indeks napięcia 1 2 3 6
napięcie AC w [V] 24 42 110 230

dla prądu stałego:

* – indeks napięcia D J N
napięcie stałe DC [V] 24 110 220

Akcesoria

Stycznik MCR w wykonaniu standardowym wyposażony jest w zaciski śrubowe. Styczniki MCR posiadają bogatą listę akcesoriów pomocniczych takich jak: styki pomocnicze montowane na styczniku czołowo lub z boku, moduły czsowe elektroniczne MREBC… , blokady mechaniczne MMH0, ograniczniki przepięć. Szczegółowe dane dostępne są w katalogu Aparatura kontrolno-sterownicza.

Styki pomocnicze:

Styki pomocnicze MARL… – montaż boczny

Symbol styku Układ styków Nr kat.
MARL110AT 1NO 100513
MARL101AT 1NC 100514
