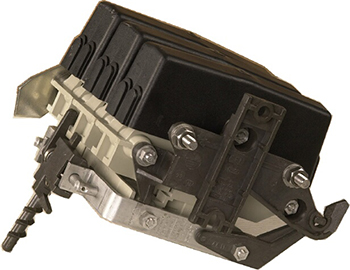

Słupowe rozłączniki bezpiecznikowe RSA 00, RSA 1

Opis produktu

Słupowe rozłączniki bezpiecznikowe RSA-00 i RSA-1 przeznaczone są do zabezpieczania linii 0,4 kV od przeciążeń i zwarć. Umożliwiają również uziemienie linii przy pomocy uziemiaczy RSAU.

Rozłączniki mogą być stosowane m. in. do:

sekcjonowania linii napowietrznych,
zabezpieczania odgałęzień linii napowietrznych,
zabezpieczania transformatorów po stronie 0,4 kV,
zabezpieczania odgałęzień linii kablowych ziemnych od linii napowietrznych.

Rozłączniki mogą być stosowane zarówno w liniach izolowanych jak i nieizolowanych. W obu przypadkach wymagane jest wykonanie przyłączenia przewodów do rozłącznika przewodami izolowanymi, zarówno od strony zasilania jak i odpływu.

Rozłączniki wykonywane są jako 1-, 3- i 4-biegunowe.

Dane techniczne

Typ rozłącznika RSA-00/1 RSA-00/3 RSA-00/4 RSA-1/1 RSA-1/3 RSA-1/4
Liczba biegunów 1 3 4 1 3 4
Napięcie znam. łączeniowe Ue [V] 400V 50Hz
Napięcie znam. izolacji Ui [V] 500
Napięcie udarowe wytrzymywane Uimp [kV] 8
Praca znamionowa ciągła
Stopień zabrudzenia PD-4
Stopień ochrony IP-23
Kategoria pracy AC 23B, AC 22B
Prąd znamionowy ciągły In [A] 160 1) 355 2) 3)
Prąd znamionowy łączeniowy Ie [A] 160 355
Trwałość łączeniowa 200
Trwałość mechaniczna 1600 1000
Prąd znam. krótkotrwały
wytrzymywany 1-sekundowy [kA]
9 13
Prąd zwarciowy wytrzymywany 4) [kA] 100
Wielkość wkładki topikowej 0 1

1) przy maks. stracie mocy wkładki 15W.
2) przy maks. stracie mocy 32W.
3) z zaciskami A150.
