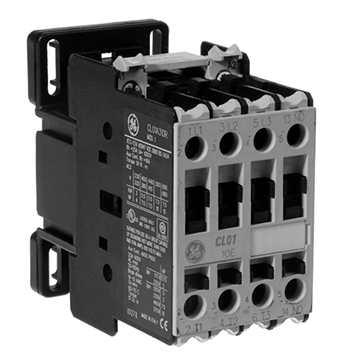

Styczniki serii CL… (SLA Plus)
Opis produktu
Styczniki CL… od 9 do 105 A (AC-3) stanowią fragment kompleksowej oferty.
Styczniki CL zastępują wycofane z produkcji styczniki SLA produkcji Elester oraz styczniki LS.
Stycznik CL w wykonaniu standardowym wyposażony jest w zaciski śrubowe.
Styczniki dostępne są w wersji 3 i 4 biegunowej. Cewki styczników zasilane mogą być prądem zmiennym lub stałym.
- Obwód sterujący: napięcie przemienne do 690V, napięcie stałe do 440V
- Numeracja zacisków zgodnie z EN 50012 i EN50012
- Mocowanie na szynie DIN 35 mm (EN 50022-35) lub śrubami
- Zaciski chronione przed dotknięciem zgodnie z VDE 0106 T.100 oraz VBG4.
- Cewka z trzema zaciskami
- Możliwość montażu styków pomocniczych oraz ograniczników przepięć
- Stopień ochrony: IP20 dla CL00 … CL02; IP10 dla CL03 … CL10
| Symbol stycznika | Maks. obciążenie bezindukc. AC-1 [A] | Maks. prąd rob. silnika (Ue<=440V) AC-3 [A] | Dopuszcz. obciążenie w AC-3 przy 380/400V [kW] | Wbudowane styki pomocnicze |
| CL00A310T* | 25 | 9 | 4 | 1NO |
| CL00A301T* | 25 | 9 | 4 | 1NC |
| CL01A310T* | 25 | 12 | 5 | 1NO |
| CL01A301T* | 25 | 12 | 5 | 1NC |
| CL02A310T* | 32 | 18 | 7,5 | 1NO |
| CL02A301T* | 32 | 18 | 7,5 | 1NC |
| CL25A300T* | 45 | 25 | 11 | – |
| CL03A310M* | 45 | 25 | 12 | 1NO |
| CL03A301M* | 45 | 25 | 12 | 1NC |
| CL04A310M* | 60 | 32 | 16 | 1NO |
| CL04A301M* | 60 | 32 | 16 | 1NC |
| CL45A300M* | 60 | 40 | 18,5 | – |
| CL06A300M* | 90 | 50 | 22 | – |
| CL07A300M* | 110 | 65 | 30 | – |
| CL08A300M* | 110 | 80 | 37 | – |
| CL09A300M* | 140 | 95 | 45 | – |
| CL10A300M* | 140 | 105 | 55 | – |
* indeks określający napięcie cewki.
W celu uzyskania kompletnego symbolu stycznika należy zamienić znak * w symbolu stycznika literą lub cyfrą odpowiadającą żądanemu napięciu sterowania.
Poniżej podano indeksy typowych napięć:
dla prądu przemiennego:
| * – indeks napięcia | 1 | 2 | 3 | 6 | U | Y |
| napięcie AC w [V] | 24 | 42 | 110 | 230 | 400 | 500 |
Przykładowe oznaczenie stycznika z cewką na 230V prądu zmiennego: np. CL01A310T6.
Akcesoria
Styczniki CL posiadają bogatą listę akcesoriów pomocniczych takich jak: styki pomocnicze montowane na styczniku czołowo lub z boku, moduły czsowe elektroniczne BETL…C oraz pneumatyczne BTLF … montowane od przodu stycznika, blokady mechaniczne, ograniczniki przepięć, rygiel mechaniczny. Szczegółowe dane dostępne są w katalogu Aparatura kontrolno-sterownicza. Do współpracy ze stycznikami CL Genaral Electric oferuje przekaźniki termobimetalowe RT1 i RT2.
Styki pomocnicze:
Styki pomocnicze BCLL.. i BRLL.. – montaż boczny
| Symbol styku | Układ styków | Nr kat. |
| BCLL11 | 1NO + 1NC | 104707 |
| BCLL20 | 2NO | 104706 |
| BRLL20 | 2NO | 104704 |
| BRLL11 | 1NO + 1NC | 104705 |
| BRLL02 | 2NC | 106622 |
Styki pomocnicze BCLF… – montaż czołowy
| Symbol styku | Układ styków | Nr Kat. |
| BCLF10 | 1NO | 104700 |
| BCLF01 | 1NC | 104701 |
