Styczniki pomocnicze serii RL4R…

Opis produktu

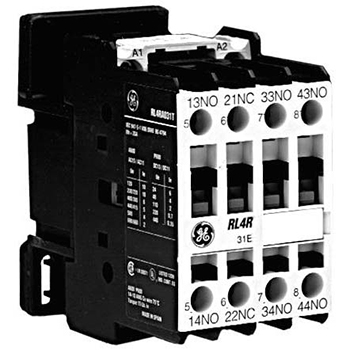

Styczniki RL4R wraz ze stycznikami MCR… stanowią podstawową grupę styczników sterowniczych. Zastępują wcześniej produkowane przez Elester styczniki HSA  oraz styczniki SH…

Podstawowe parametry techniczne

Znamionowe napięcie izolacji Ui [V] 1000
Znamionowe napięcie robocze Ue [V] 690
Trwałoć mechaniczna (106operacji) >10
Znamionowy prąd termiczny (Ith) [A] 20

Kategorie pracy:

AC-15

V 120 220/230 380/400 415/440 500 660/690
A 10 10 6 5 4 2

DC-13

V 24 48 110 220
A 6 4 2 0,7

Styczniki pomocnicze RL4R (tabela doboru wykonań podstawowych)

Symbol stycznika
– obwody sterujące AC
Symbol stycznika
– obwody sterujące DC
Styki
zgodne z
EN 50011
RL4RA040T * RL4RD040T* 4NO
RL4RA031T * RL4RD031T* 3NC+1NC
RL4RA022T * RL4RD022T* 2NO+2NC
RL4RA004T * RL4RD040T* 4NC

* indeks określający napięcie cewki. W celu uzyskania kompletnego symbolu stycznika należy zamienić znak * w symbolu stycznika literą lub cyfrą odpowiadającą żądanemu napięciu sterowania.

Poniżej podano oznaczenia typowych napięć

dla prądu przemiennego:

* – indeks napięcia 1 2 3 6
napięcie AC w [V] 24 42 110 230

dla prądu stałego:

* – indeks napięcia D J N
napięcie stałe DC [V] 24 110 220

Akcesoria

Stycznik sterowniczy RL4R w wykonaniu standardowym wyposażony jest w zaciski śrubowe. Styczniki RL4R posiadają bogatą listę akcesoriów pomocniczych takich jak: styki pomocnicze montowane na styczniku czołowo lub z boku, moduły czasowe pneumatyczne BTLF… , moduły czasowe elektroniczne BETL.. , blokady mechaniczne BELA, blokady mechaniczno/elektryczne BELA02, ograniczniki przepięć BSLR.., BSLD.., BSLV.. , moduły interfejsu IMR.. . Szczegółowe dane dostępne są w katalogu Aparatura kontrolno-sterownicza.

Styki pomocnicze:

Styki pomocnicze BCLL.. i BRLL.. – montaż

Symbol styku Układ styków Nr kat.
BCLL11 1NO + 1NC 104707
BCLL20 2NO 104706
BRLL20 2NO 104704
BRLL11 1NO + 1NC 104705
BRLL02 2NC 106622
