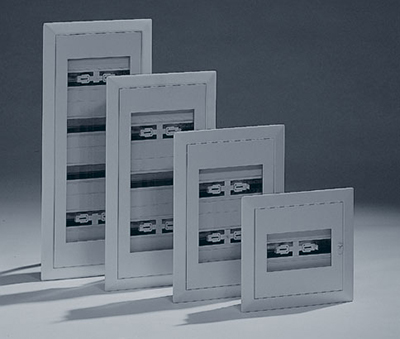

Fix-o-Rail 150-F4

Montaż podtynkowy

Własności

  • Stopień ochrony: IP40
  • Wytrzymałość na udary mechaniczne IK 07
  • Druga klasa izolacji
  • Posiada aprobatę CEBEC oraz znak CE
  • 1-2-3-4 rzędy / 14 modułów każdy
  • Do montażu w ścianach: z cegły, betonowych, gipsowych
  • Drzwi pełne lub przezroczyste
  • Maks. głębokość aparatów 70mm
  • Obszerna przestrzeń montażowa:
    – 20mm za szyną DIN/TH
    – 150mm pomiędzy środkami szyn DIN/TH
    – w górnej i dolnej części podstawy
  • Łatwo zdejmowalna maskownica (na zatrzaski)
  • Demontowalna rama montażowa, listwy przepustowe
  • Przetłoczenia do łatwego wybicia otworów z każdej strony
  • System centrowania ułatwiający pozycjonowanie
  • Materiał o wysokiej wytrzymałości mechanicznej
  • Podstawa i maskownica wykonana z polistyrenu
  • Rama i drzwi metalowe RAL 9010
  • Obudowa i rama montażowa bardzo sztywne

Wyposażenie

  • Wspornik izolacyjny z listwami PE i N
  • Wyjmowana rama montażowa
  • Maskownica
  • Drzwi przezroczyste/metalowe RAL 9010
  • Listwy przepustowe (góra, dół)
  • Uchwyty montażowe
  • Etykiety opisowe
  • Instrukcja montażowa
  • Zaślepki

Normy
EN/IEC 61439-3
EN/IEC 60670-24

Wymiary
wys. x szer. x głęb.(mm)
Listwy zaciskowe Prąd znamionowy Liczba modułów Liczba rzędów Nr kat. Opak.
Drzwi przezroczyste 350x375x108 PE: 14x16mm2, N: 14x16mm2 50A 14 1 610368 1
525x375x108 PE: 14x16mm2, N: 14x16mm2 63A 28 2 610369 1
675x375x108 PE: 18x16mm2, N: 18x16mm2 80A 42 3 610370 1
825x375x108 PE: 18x16mm2, N: 18x16mm2 100A 56 4 610371 1
Drzwi pełne 350x375x108 PE: 14x16mm2, N: 14x16mm2 50A 14 1 610372 1
525x375x108 PE: 14x16mm2, N: 14x16mm2 63A 28 2 610373 1
675x375x108 PE: 18x16mm2, N: 18x16mm2 80A 42 3 610374 1
825x375x108 PE: 18x16mm2, N: 18x16mm2 100A 56 4 610375 1
