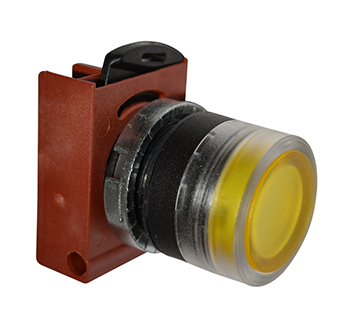

Seria P9 – przyciski podświetlane

Opis produktu:

Seria P9 obejmuje dwa rodzaje napędów:

  • okrągłe w chromowanej satynowej obudowie
  • okrągłe w obudowie termoplastycznej

Nowoczesne ergonomiczne przyciski P9 produkowane w szerokiej gamie kolorów i kształtów są wynikiem wieloletniego doświadczenia w konstruowaniu osprzętu przemysłowego. Seria P9 wszechstronnie spełnia wymogi zastosowań przemysłowych.

Symbol No. Kat Opis
P9MPLRGD 184491 P9MPLRGD  – przycisk płaski podświetlany, metal okrągły, z ramką mont. czerwony
P9MPLVGD 184492 P9MPLVGD  – przycisk płaski podświetlany, metal okrągły, z ramką mont. zielony
P9MPLGGD 184493 P9MPLGGD  – przycisk płaski podświetlany, metal okrągły, z ramką mont. żółty
P9MPLAGD 184495 P9MPLAGD  – przycisk płaski podświetlany, metal okrągły, z ramką mont. Pomarańczowy
P9MPLLGD 184496 P9MPLLGD  – przycisk płaski podświetlany, metal okrągły, z ramką mont. niebieski
P9MPLBGD 184497 P9MPLBGD  – przycisk płaski podświetlany, metal okrągły, z ramką mont. biały
P9MPLIGD 184498 P9MPLIGD  – przycisk płaski podświetlany, metal okrągły, z ramką mont. przeźroczysty
P9MPLRSD 184501 P9MPLRSD  – przycisk wystający podświetlany, metal okrągły, z ramką mont. czerwony
P9MPLVSD 184502 P9MPLVSD  – przycisk wystający podświetlany, metal okrągły, z ramką mont. zielony
P9MPLGSD 184503 P9MPLGSD  – przycisk wystający podświetlany, metal okrągły, z ramką mont. żółty
P9MPLASD 184505 P9MPLASD  – przycisk wystający podświetlany, metal okrągły, z ramką mont. żółty
P9MPLLSD 184506 P9MPLLSD  – przycisk wystający podświetlany, metal okrągły, z ramką mont. niebieski
P9MPLBSD 184507 P9MPLBSD  – przycisk wystający podświetlany, metal okrągły, z ramką mont. biały
P9MPLISD 184508 P9MPLISD  – przycisk wystający podświetlany, metal okrągły, z ramką mont. przeźroczysty
P9MPLRED 184511 P9MPLRED  – przycisk wklęsły podświetlany, metal okrągły, z ramką mont. czerwony
P9MPLVED 184512 P9MPLVED  – przycisk wklęsły podświetlany, metal okrągły, z ramką mont. zielony
P9MPLGED 184513 P9MPLGED  – przycisk wklęsły podświetlany, metal okrągły, z ramką mont. żółty
P9MPLAED 184515 P9MPLAED  – przycisk wklęsły podświetlany, metal okrągły, z ramką mont. Pomarańczowy
P9MPLLED 184516 P9MPLLED  – przycisk wklęsły podświetlany, metal okrągły, z ramką mont. niebieski
P9MPLBED 184517 P9MPLBED  – przycisk wklęsły podświetlany, metal okrągły, z ramką mont. biały
P9MPLIED 184518 P9MPLIED  – przycisk wklęsły podświetlany, metal okrągły, z ramką mont. Przeźroczysty

Przyciski w wersji standardowej dostarczane są bez styków. Ostatecznej konfiguracji dokonuje uztkownik poprzez wybór bloków styków. Bloki styków P9 zapewniają maksymalną niezawodność w każdych warunkach i pozwalają monitorować stan obwodów sterujących poprzez sygnały o niskim poziomie energii (min. 12V-5mA), dzięki zaawansowanym rozwiązaniom, takim jak:

  • styki o 4 punktach zestyku
  • wysokowydajne samooczyszczanie
  • odpowiednio ukształtowane srebrne styki
  • silny docisk
Symbol No. Kat Opis
P9PTMVJ 187045 P9PTMVJ  – blok lampki(montaż na ramce),110-120/ 6V, trafo 50/60 Hz, żarówka BA 9s
P9PTMVN 187046 P9PTMVN  – blok lampki(montaż na ramce),220-250V/6V, trafo 50/60 Hz, żarówka BA 9s
P9PTMVU 187047 P9PTMVU  – blok lampki(montaż na ramce),380V/ 6V, trafo 50/60 Hz, żarówka BA 9s
P9B11VN 187000 P9B11VN  – blok styków pomocniczych (montaż na ramce) 1 NO/1 NC
P9B01VN 187001 P9B01VN  – blok styków pomocniczych (montaż na ramce) 1 NC,
P9B10VN 187002 P9B10VN  – blok styków pomocniczych (montaż na ramce) 1 NO
P9B01VR 187003 P9B01VR  – blok styków pomocniczych (montaż na ramce) 1 NC, delayed, opóźnione otwieranie
P9B10VA 187004 P9B10VA  – blok styków pomocniczych (montaż na ramce) 1 NO, delayed, wczesne zamykanie
P9B02VN 187008 P9B02VN  – blok styków pomocniczych (montaż na ramce) 2 NC
P9B20VN 187009 P9B20VN  – blok styków pomocniczych (montaż na ramce) 2 NO
P9B01FN 187012 P9B01FN  – blok styków pomocniczych (montaż na ramce) 1 NC, przyłącze konektorowe
P9B10FN 187013 P9B10FN  – blok styków pomocniczych (montaż na ramce) 1 NO
P9B01BN 187017 P9B01BN  – blok styków do montażu na płycie,1 NC
P9B10BN 187018 P9B10BN  – blok styków do montażu na płycie,1 NO
