Nowy moduł wejść/wyjść cyfrowych do przełączników MICE

Funkcjonalność sterownika PLC dla przemysłowych przełączników Ethernet.

Dzięki nowemu modułowi cyfrowych wejść/wyjść firmy  rodzina przemysłowych przełączników MICE Ethernet może teraz zaoferować w jednym urządzeniu zarówno funkcjonalność zaawansowanego przełącznika Fast/Gigabit Ethernet, jak i funkcjonalność sterownika PLC. W automatyce takie połączenie jest całkowicie nowatorskie.

Nowy moduł we/wy cyfrowych umożliwia łatwe dodawanie funkcji sterownika PLC do przemysłowych przełączników Ethernet z rodziny MICE. Można dołączać i monitorować czujniki i napędy do sterowania drzwiami, przenośnikami taśmowymi, elementy oświetlenia, itp. i to nie tylko lokalne, ale także – za pośrednictwem Internetu – zdalne, położone w znacznej odległości. Jedynym warunkiem jest to, że przełączniki MICE muszą pracować z najnowszą wersją 7.0 oprogramowania Warstwy 2 w wersji profesjonalnej (L2P) firmy Hirschmann.

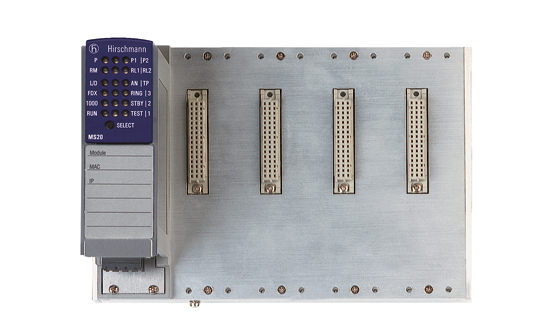

Przełącznik Mice-MS20-1600x

Przełącznik Mice-MS20-1600x

Obecnie dostępne są 3 różne wersje modułu. W wersji standardowej (MM24-IOIOIOIOSZHH) moduł przeznaczony jest do pracy w temperaturach od 0°C do +60°C. Istnieje również wersja z rozszerzonym zakresem temperatur od -40°C do +70°C (MM24-IOIOIOIOTZHH). Trzecia wersja (MM24-IOIOIOIOEZHH) jest przeznaczona do pracy w najbardziej ekstremalnych warunkach klimatycznych i poza rozszerzonym zakresem temperatur -40°C do +70°C zawiera dodatkowe zabezpieczenie w postaci ochronnej powłoki, którą pokryte są wszystkie płytki drukowane w urządzeniu, i która zabezpiecza urządzenia przed kondensacją.

Wszystkie wersje modułu posiadają cztery wejścia i wyjścia cyfrowe, które mogą służyć do przesyłania sygnałów i odczytu stanu urządzeń. Dodatkowe wyjście zasilające 24 VDC o mocy 3W umożliwia kontrolę dołączonych komponentów bez konieczności stosowania dodatkowego źródła zasilania. Moduł posiada klasę ochrony IP20, wysoki poziom odporności na wstrząsy i wibracje oraz wyładowania elektrostatyczne i działania pól magnetycznych.

Wejścia cyfrowe modułu są zgodne ze standardem EN 61131-2:2007/typ 3. Wyjścia cyfrowe natomiast tworzą bezpotencjałowe styki przekaźników, każde o obciążalności prądowej 1 A. Wejścia i wyjścia są dołączane poprzez ośmio- lub dwunastostykową listwę zaciskową, która umieszczona jest na spodzie modułu. Tam również znajduje się dwustykowa listwa dodatkowego wyjścia zasilającego.

Moduł o niezwykle wysokim współczynniku niezawodności MTBF – 107,6 lat, instaluje się bardzo szybko metodą plug-and-play. Konfiguracja odbywa się za pomocą interfejsu linii komend (CLI) lub za pośrednictwem interfejsu WWW. Stan wejść/wyjść i stan zasilania są wskazywane przez diody LED umieszczone na przednim panelu oraz mogą być kontrolowane za pomocą przeglądarki internetowej poprzez interfejs użytkownika przełączników MICE. Duże pola etykiet pozwalają użytkownikowi na łatwy opis zadań, które moduł realizuje i znacznie ułatwiają identyfikację poszczególnych modułów.

Rodzina przełączników MICE

Rodzina przełączników MICE firmy Hirschmann, która jest specjalnie zaprojektowane do pracy w trudnych warunkach przemysłowych, posiada przełącznik ze zintegrowaną kasetą, która może być wyposażona maksymalnie w siedem modułów interfejsów. Przełączniki te pracują w standardzie Fast i Gigabit Ethernet i wspierają różne protokoły routingu, redundancji i bezpieczeństwa. Ich wysoki poziom niezawodności działania gwarantują pasywne chłodzenie i redundantne zasilanie 24 V DC. Przełączniki przystosowane są do montażu na szynie DIN a zatem mogą być instalowane centralnie w szafach sterowniczych jak i skrzynkach dystrybucyjnych.

Zalety w skrócie:

  • funkcjonalność cyfrowych we/wy w przemysłowym przełączniku Ethernet
  • możliwość podłączenia i monitorowania różnych komponentów, zarówno lokalnie jak i zdalnie
  • Dostępne wersje dla różnych warunków klimatycznych
  • Cztery wejścia cyfrowe zgodne z EN 61131-2:2007/typ-3
  • Cztery wyjścia cyfrowe z bezpotencjałowymi stykami przekaźników
  • Dodatkowe wyjście zasilające 24 V DC – 3W
  • Wysoka odporność na wstrząsy i wibracje
  • Duża odporność na wyładowania elektrostatyczne i pole magnetyczne
  • Stopień ochrony IP20
  • Szybki montaż i uruchomienie (plug and play)
  • Status urządzenia widoczny na diodach LED, na przednim panelu oraz poprzez interfejs użytkownika przełączników MICE
  • Duże pola opisowe etykiet dla użytkownika
  • MTBF 107,6 lat
